Mio C720t 手工支架 for Yaris
製作過程的圖片有一些不連貫，是因為動作上的不便，不專業的地方還請多多指教！！
製作原由：請看圖…
↑ Mio 和儀表版的結合…
為什麼不吸附在前擋呢？
因為不想在前擋留下一堆的圓圈圈，…
因為要低調處理，…
不過也因此導致視角受限制，容易反光，
最重要的…擋到轉速表和時速表～
（雖然我都是用聽的…[冒汗]）
所以，過了大半年後，找了空擋就嚐試了一下…
↑ 預計施工處。
↑ 再近點看…
↑ 再看看右邊…
↑ 右邊也要近點看…
接著是材料準備時間，材料如下列敘述：
1．鋁版一片（A4大小，1㎜ 厚）
2．鈑金剪刀一把
3．鋼直尺一支
4．鋸片半截（劃線用）
5．電鑽一把（含鑽頭 5㎜ × 1、9㎜ × 1、厚木板一塊）
6．十字起子
7．游標卡尺
↑ A柱拆開後，內部一覽。

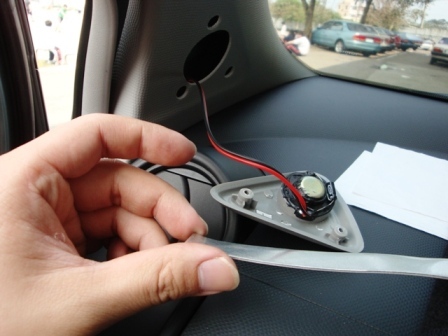

↑ A柱飾版內部，及高音喇叭。

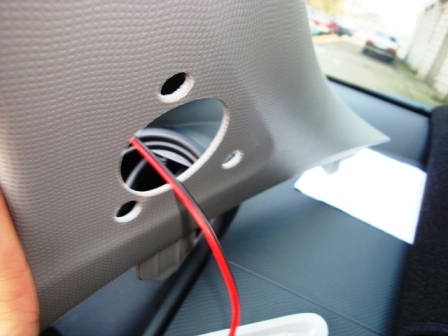

↑ 高音喇叭固定孔位。

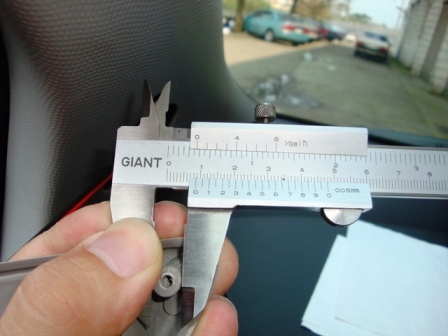

↑ 高音喇叭固定柱直徑及距離。

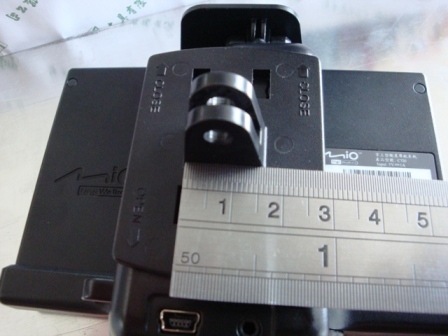

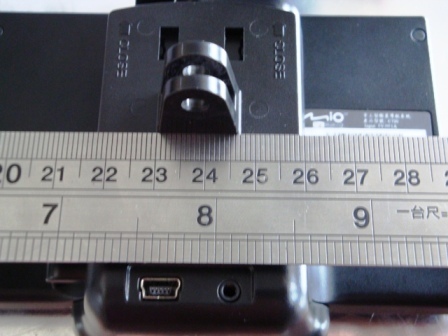

↑ 原廠機架旋轉軸。
↑ 切下來的鋁片。

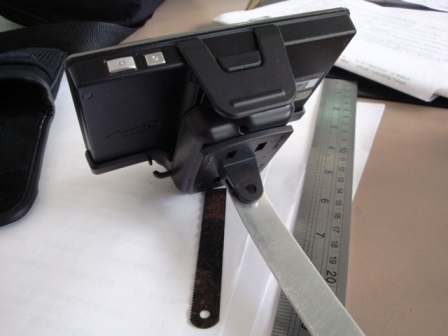

↑ 鋁片及機架假組。
↑ 鑽孔前對位。
接著呢…就是打洞時間啦！！（茶～）
經過前述的步驟後呢～
我們就要進行小部份的加工啦！（吵雜的背景聲～）
然後…[加油]
↑ 把鑽好的洞拿去車上比對一番…

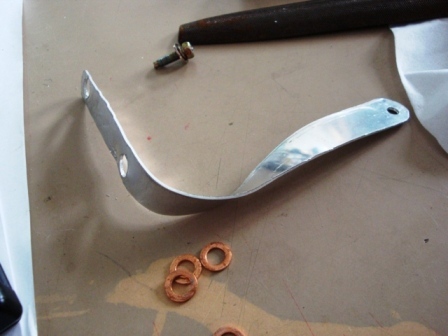

↑ 一連串的加工及修飾，及接近完成的部件…
然後，中間忘了照相…[困窘]
↑ 機架背面的『層次』[害羞]

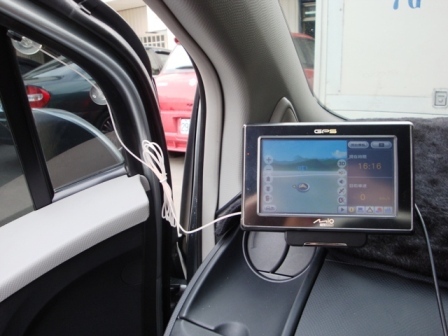

↑ 裝上車的配置…

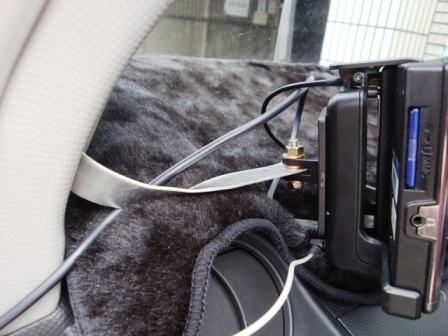

↑ 雜亂的配線，還要另外整理過…
↑ 久違的儀表版！！！[勝利][歡呼]
後記：
其實不是很困難的作品，只是要想如何配置及大膽嚐試一下，
前後也不過花了兩個小時，也感謝版上前輩們的啟發！
當然，有點小問題，鋁板的強度真的是軟了點，
所以行駛時，會有抖動的現象，但在不會脫落的前提下，就不用太在意了～[XD]
另外，TMC、電源、外接天線也都正常配置，沒有其它的問題，
感謝大家默默的觀賞…[歡呼]
附註：圖片外連是很辛苦的，辛苦發文的大大們，小弟在此向大家獻上最由衷的感謝！！
